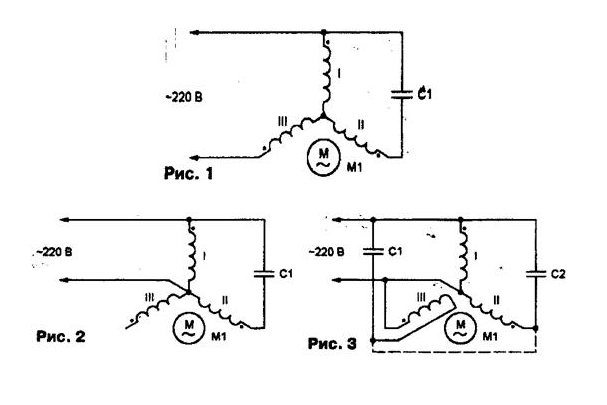

Трехфазные асинхронные электродвигатели с короткозамкнутым ротором часто подключают к однофазной электросети по определенной схеме, как показано на рисунке 1.
Проведенные расчеты и практические наблюдения указывают на то, что даже при наилучшем выборе емкости фазосдвигающего конденсатора С1, вращающий момент на валу такого двигателя, подключенного по данной схеме, не превышает 35 % его номинального значения. Причиной этого является тот факт, что ток в обмотке III, смещенный по фазе от токов в обмотках I и II, создает дополнительное магнитное поле в статоре, противодействующее вращению ротора и уменьшающее момент на валу, что приводит к неэффективному расходу энергии на нагревание проводов и магнитопровода двигателя.
Отключение обмотки Н1 (рисунок 2) позволяет увеличить вращающий момент до 41 % номинального значения. Этот показатель возрастает до 58 % при последующем подключении этой обмотки с изменением направления тока (рисунок 3).
Этот эффект достигается не только за счет смены направления вращения вредной компоненты магнитного поля, но и взаимной компенсацией создаваемых обмотками II и III полей, которые оказываются не участвующими во вращении ротора. Практический опыт показывает, что использование двух фазосдвигающих конденсаторов упрощает процесс пуска двигателя.
Мой взгляд на данное содержание заключается в том, что рассмотренные методы оптимизации работы трехфазных асинхронных электродвигателей открывают новые возможности для повышения эффективности и мощности данных устройств.
Использование правильно подобранных конденсаторов и их расположение в схеме позволяют значительно улучшить работу двигателя и экономить энергию. Полагаю, что внедрение таких инновационных решений в производстве и домашнем хозяйстве может способствовать повышению энергетической эффективности и улучшению работы электрооборудования.
